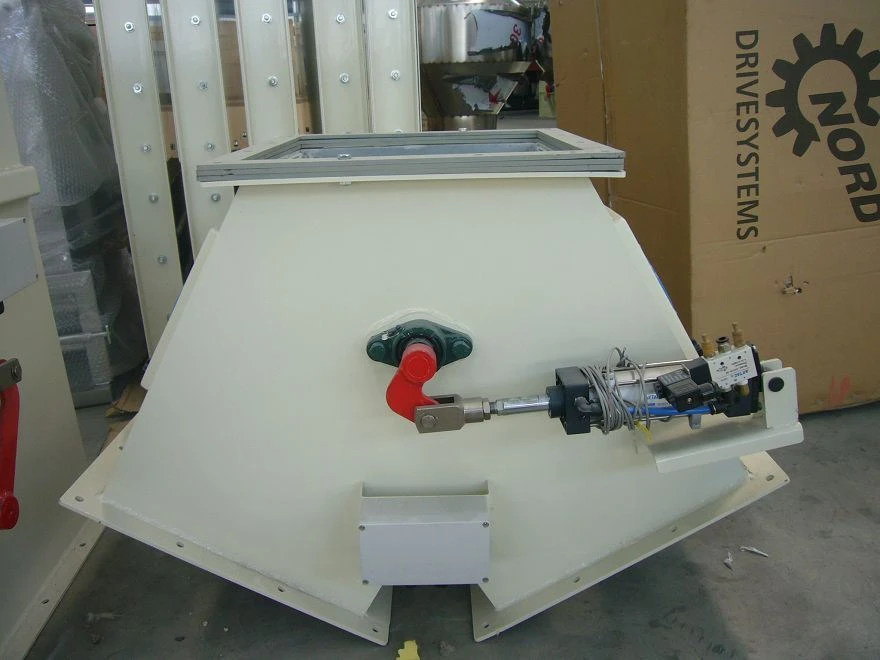

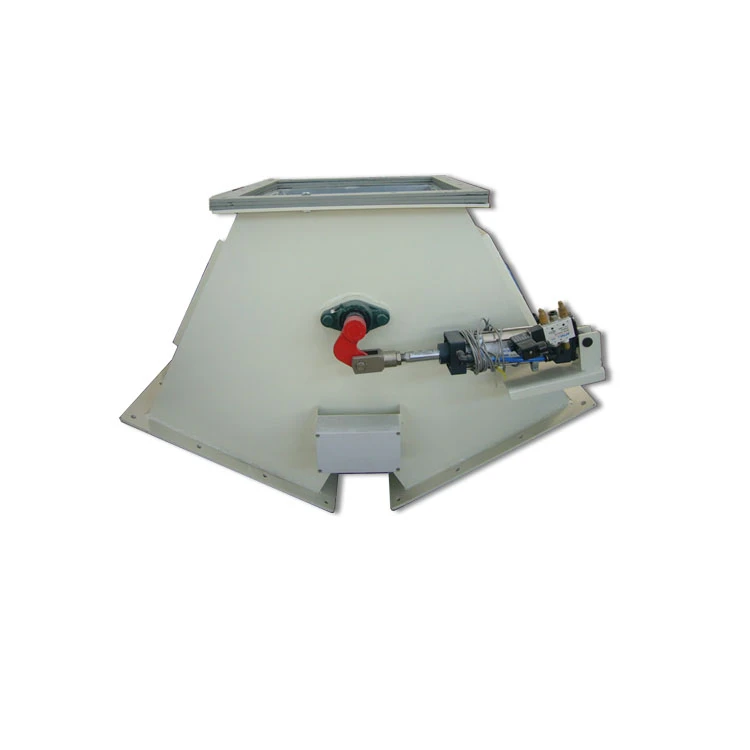

TBDD سیریز الیکٹرک مربع قسم کا ڈائیورٹر
سادہ اور کمپیکٹ ڈھانچہ، آسان تنصیب
محفوظ اور قابل اعتماد دوڑ، کم دیکھ بھال
30 ڈگری اور 45 ڈگری سپاؤٹس دستیاب ہیں۔
سپاؤٹ ایریا 100*100 ~ 500*500 سینٹی میٹر سے مختلف ہے۔2
حفاظتی نشانات اور تفصیل
مندرجہ ذیل حفاظتی نشانات ہاؤسنگ پر لیبل کیے گئے ہیں تاکہ صارفین کو یاد دلایا جائے کہ آپریٹنگ کے دوران عملے اور مشین کی حفاظت کو یقینی بنائیں، اور آپریشن کے تمام اصولوں کی سختی سے پابندی کی جائے گی۔
ان لیٹ اور آؤٹ لیٹ پر حفاظتی نشان "مشین سے لگنے والی چوٹ سے بچو" یاد دلاتا ہے کہ آلات کے سسٹم سے مکمل طور پر منسلک ہونے سے پہلے مشین کو شروع کرنے اور چلانے کے لیے شروع نہ کریں۔
تکنیکی پیرامیٹر
آئٹم | نیومیٹک سلنڈر ماڈل | کام کا دباؤ | مقناطیسی سوئچ | نظریاتی زور | نظریاتی تناؤ | صلاحیت |
TBDQ20*20/45 ڈگری | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2۔{2}}E | 1178 | 990 | 30 |
TBDQ20*20/30 ڈگری | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2۔{2}}E | 1178 | 990 | 30 |
TBDQ25*25/45 ڈگری | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2۔{2}}E | 1178 | 990 | 50 |
TBDQ25*25/30 ڈگری | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2۔{2}}E | 1178 | 990 | 50 |
TBDQ30*30/45 ڈگری | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2۔{2}}E | 1178 | 990 | 100 |
TBDQ30*30/30 ڈگری | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2۔{2}}E | 1178 | 990 | 100 |
TBDQ40*40/45 ڈگری | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2۔{2}}E | 1870 | 1682 | 300 |
TBDQ50*50/45 ڈگری | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2۔{2}}E | 1870 | 1682 | 500 |
TBDQ60*60/45 ڈگری | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2۔{2}}E | 1870 | 1682 | 700 |
TBDQ80*80/45 ڈگری | DNCB-80-250-PPV-A | 0.6-12 | SM1-8-K2۔{2}}E | 3016 | 2721 | 1000 |
نوٹ:مندرجہ بالا نظریاتی زور اور نظریاتی تناؤ کا حساب 6 بار کے ماحولیاتی دباؤ پر کیا جاتا ہے۔
