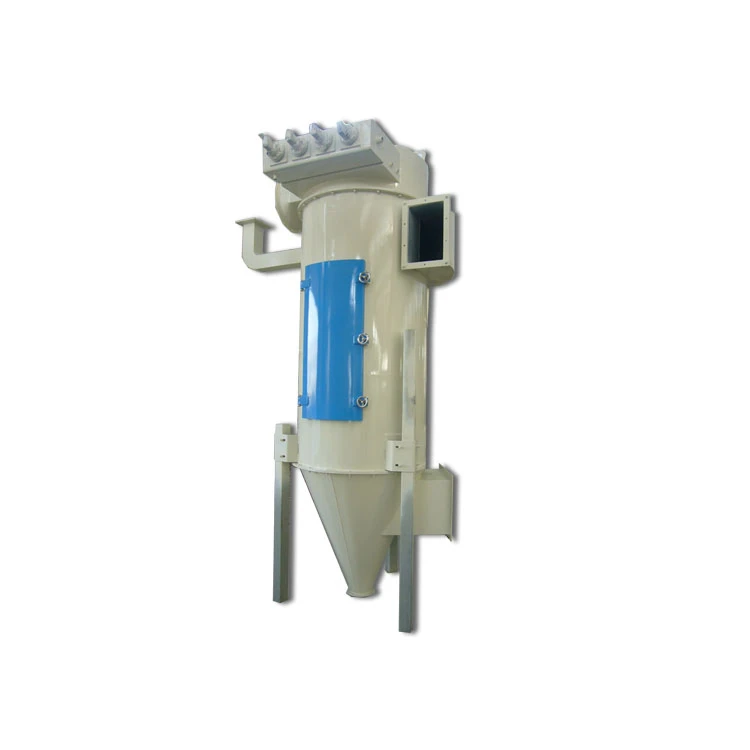

ٹی بی ایل ایم وائی ڈسٹ کلکٹر

دھول جمع کرنے والا نظام

ٹی بی ایل ایم وائی ہائی پریشر جیٹ فلٹر ڈسٹ کلکٹر

خصوصیات: فلیٹ فلٹرنگ لفافوں، کمپیکٹ ڈھانچے اور چھوٹے پاؤں کے نشان کے ساتھ.

ایپلی کیشن: کنویننگ آلات پر دھول کا مجموعہ۔

کام ہوا دباؤ: 0.2-0.4 ایم پی اے

فلٹرنگ علاقہ (اختیاری): 5.6 ملین²، 10.5 میٹر²، 17.5 میٹر²، 25.2 ملین²، 36.4 ملین²، 53.2 ملین²، 75.6 میٹر²، 109.2 ملین².

اطلاق اور موافقت

ٹی بی ایل مائی جیٹ فلٹر ڈسٹ کلکٹر کا تعلق بیگ ٹائپ، کم دباؤ ریورس ایئر جیٹ، امپلس ڈسٹ کلکٹر سے ہے، جس میں قابل اعتماد کارکردگی، اعلی کارکردگی کی دھول جمع کرنا، کم ڈسچارج ارتکاز، آسان آپریٹنگ اور دیکھ بھال شامل ہیں۔ یہ اناج اور فیڈ پروسیسنگ، مشینری، دھات سازی، بلڈنگ میٹریل اور سیمنٹ کی صنعتوں میں دھول پر قابو پانے اور نیومیٹک کنویننگ یا امنگ ڈکٹ جمع کرنے میں دھول کی صفائی یا ری سائیکلنگ اور فلٹرنگ کے لئے لاگو ہوتا ہے۔

خصوصیات

اس مصنوعات کو سائیکلون ڈسٹ کلکٹر کی خصوصیت ہے۔ دھول والی ہوا مماثل طور پر باکس میں داخل ہوتی ہے اور گردش سے الگ ہوتی ہے؛ بڑے سائز کی دھول سب سے پہلے آباد کی جاتی ہے، چھوٹے سائز کی دھول کو فلٹرنگ آستین کے ذریعے فلٹر کیا جاتا ہے تاکہ آستین کی خدمت کی زندگی کو بہتر بنایا جاسکے؛

کپڑے کی آستین کے لئے پیٹنٹ ٹیکنالوجی کے ساتھ تیار کردہ ایک فوری ماؤنٹنگ اور ڈس ماؤنٹنگ میکانزم آپریشن کے ماحول اور کام کی کارکردگی کو بہتر بنانے کے لئے لاگو ہوتا ہے؛

ٹی ڈی ایف ڈی ٹائپ سولنوئڈ والو کو آسانی سے بڑھنے اور ختم کرنے کے لئے اپنایا جاتا ہے اور اس کے لئے ایک سولنوئڈ والو ایک وقت میں کئی آستینوں کا سپرے کرتا ہے؛

ٹی کے زیڈ ایم ٹائپ امپلس کنٹرول انسٹرومنٹ کو اس ملٹی سرکٹ ریگولیشن کے لئے اپنایا جاتا ہے جس میں اچھی ایڈجسٹیبلٹی، درستگی اور مستحکم کارکردگی کا احساس کیا جاسکتا ہے۔

کونک باٹم اور فلیٹ باٹم ڈسٹ ڈسچارجنگ میکانزم ہیں، تاکہ فلیٹ باٹم کے ساتھ ڈسٹ ڈسچارجنگ میکانزم کو بہتر بنایا جاسکے۔

سولنوئڈ والو کی ان پٹ وولٹیج: ڈی سی 24 وی، کرنٹ: 0.8 اے~1 اے، کام کرنے کا ماحول: -10°سی~50°سی، نسبتا نمی ≤85 فیصد، ورکنگ میڈیا: صاف ہوا، ہوا کے ماخذ کا کام کرنے کا دباؤ: 0.5 ایم پی اے ~0.7ایم پی اے.

ایئر لاک کی ورکنگ وولٹیج اے سی 380 (1±5٪) وی ہوگی، اور مواد کو فائبر آلائشوں اور بڑے ٹھوس چیزوں کے ساتھ نہیں ملایا جائے گا۔

دھول ہٹانے کے لئے ایئر سورس پریشر 0.5 ایم پی اے~0.7ایم پی اے ہوگا، اگر خصوصی صورت میں استعمال کیا جائے تو دباؤ 0.5ایم پی اے سے کم ہوسکتا ہے؛

دھول جمع کرنے والے کی مزاحمت: پی<1.2کے پی="">

دھول جمع کرنے والے کی کارکردگی: η≥99.5٪;

ہوا کی رفتار کو فلٹر کرنا: ≤4 (منٹ/منٹ)؛

فلٹرنگ آستین کی تخصیص: Φ140×1600, Φ140×2000, Φ140×2400 (ملی میٹر)

بنیادی اجزاء کا آپریٹنگ اصول اور خصوصیات

بالائی خانہ

بالائی باکس فلٹر شدہ صاف ہوا جمع کرنے کا ایک جزو ہے، جو اوپر ایک ایئر آؤٹ لیٹ کے ساتھ مکمل ہوتا ہے، اور اس میں ایئر جیٹ ڈیوائس شامل ہے۔ بالائی باکس کا ٹاپ کور کھولتے وقت ایئر جیٹ ڈیوائس کو چیک کیا جا سکتا ہے اور تبدیل کیا جا سکتا ہے (یہ عام طور پر غیر ضروری ہے)۔

درمیانی خانہ

درمیانی خانہ آنے والی دھول پر مشتمل ہوا کو فلٹر کرنے اور دھول کے بڑے ذرات کو آباد کرنے کا ایک جزو ہے؛ اوپری خانہ سے جڑا ہوا ہے، نچلا حصہ نچلے باکس سے جڑا ہوا ہے اور اس میں فلٹرنگ آستین کا آلہ ہے۔ باکس پر ایک معائنہ دروازہ ہے، جو فلٹرنگ آستین کا معائنہ کرنے اور تبدیل کرنے کے لئے کھولا جا سکتا ہے.

نچلا خانہ (فلیٹ نیچے —— نچلا خانہ، کونک باٹم ——بنکر)

نچلا باکس دھول کو خارج کرنے کا جزو ہے اور اس میں دھول ڈسچارج کرنے والے آلہ سے لیس ہے۔ نچلے حصے میں دھول کا آؤٹ لیٹ ہے جو ایئر لاک سے جڑا ہوا ہے۔ نچلے باکس کے کنارے ایک مین ہول ہے اور اسے دھول ڈسچارج کرنے والے آلہ کا معائنہ کرنے اور اسے کھولتے وقت چکنائی کا تیل شامل کرنے کے لئے استعمال کیا جاتا ہے۔ دھول کی کشش ثقل کے ذریعے ایک کونک بنکر کے ذریعے دھول خارج کی جاتی ہے، تاکہ دھول کو کونک سطح کے ساتھ جمع کیا جا سکے اور خارج کیا جا سکے۔

تکنیکی پیرامیٹرز
